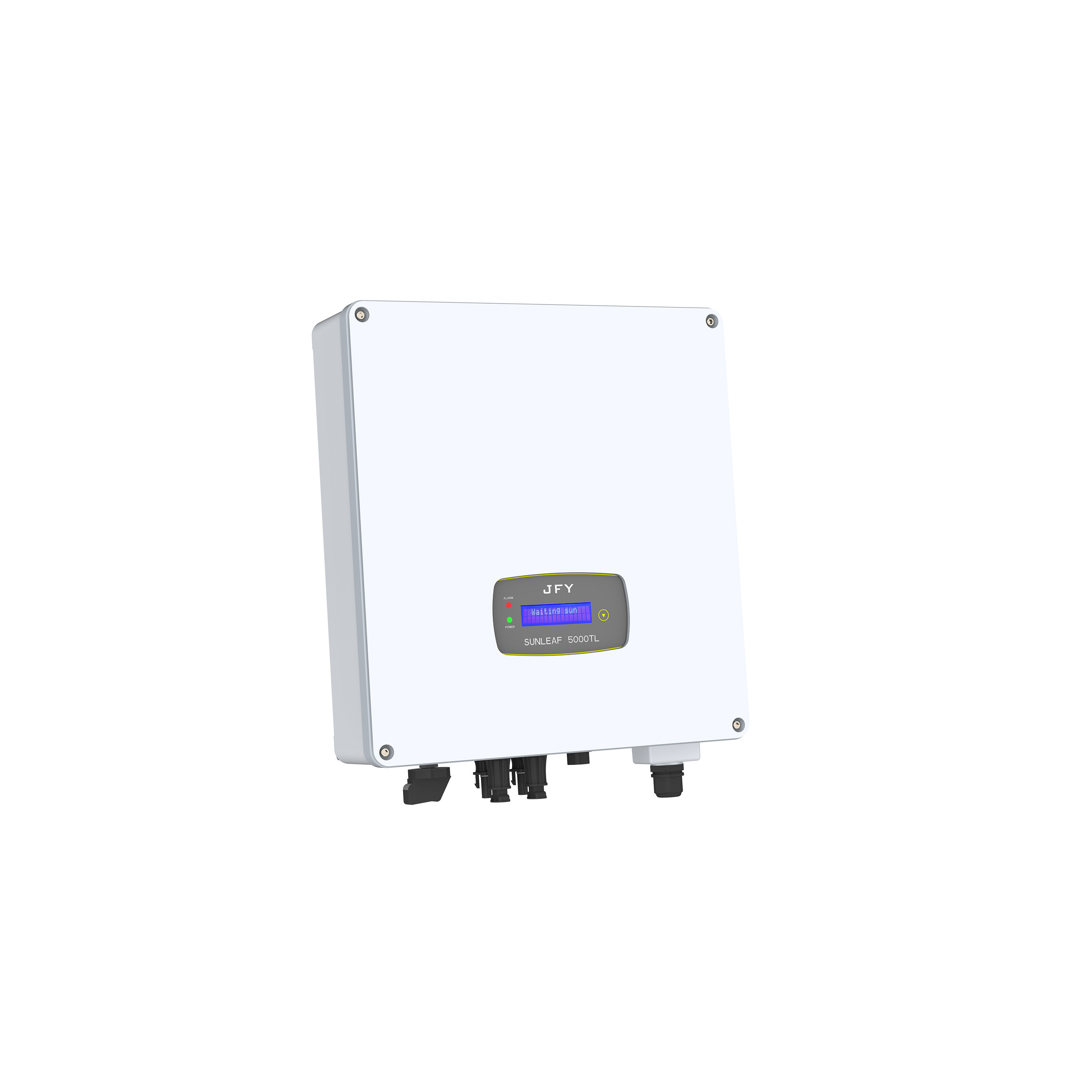

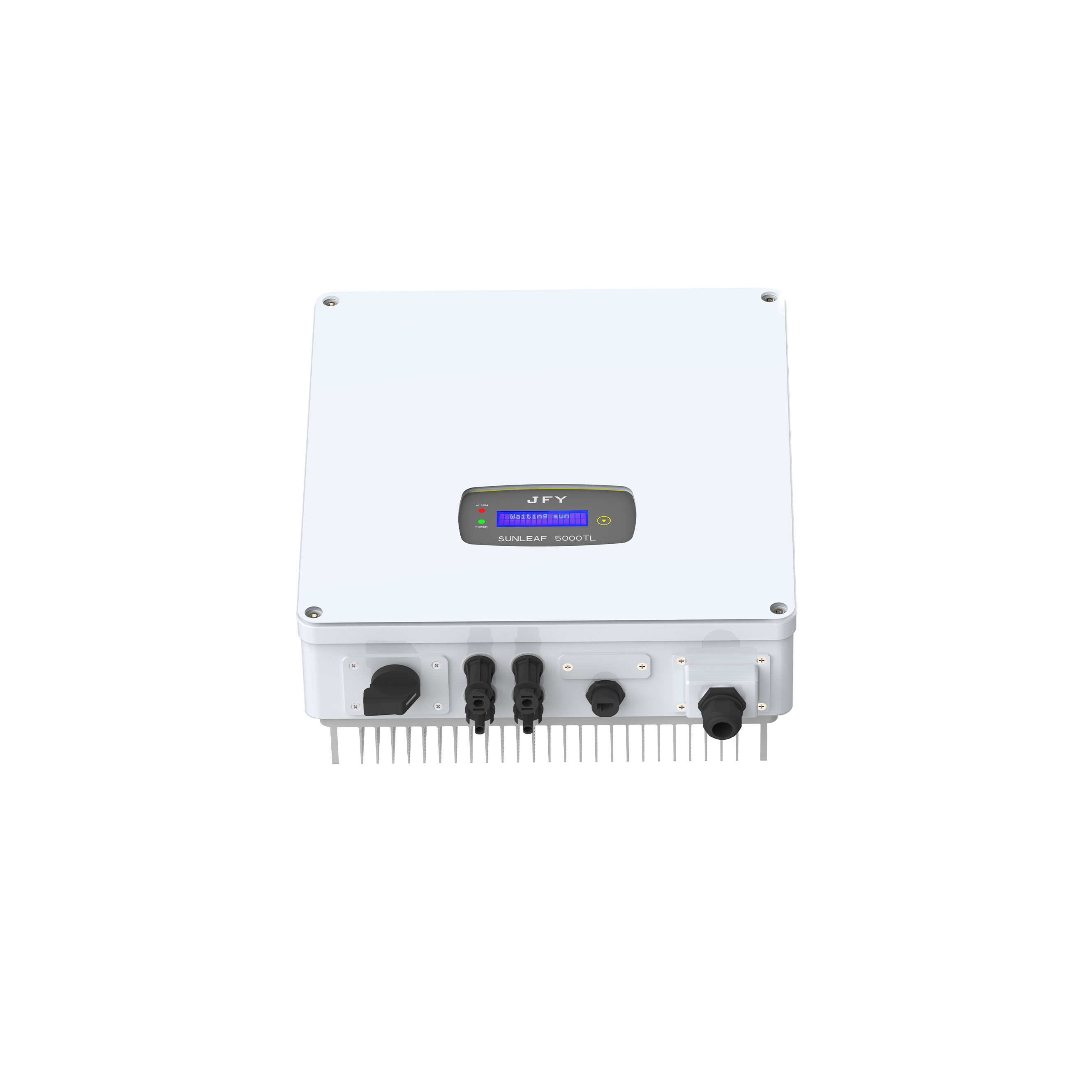

Enkelfasige omvormer op zonne-energienet met 5KW
SUNLEAF-serie 1.1K-6KTL
Eenfasige omvormer
> Natuurlijke koeling, beschermingsgraad IP65
> LCD-display, aanraakknop, eenvoudige bediening
> Max.efficiëntie tot 97,6%
> RS232/WIFI/GPRS-bewaking
> Ondersteuning van dubbel glas PV-module
> Ingebouwde exportlimietfunctie (opt.)
| Technische data | 1100TL | 1500TL | 2000TL | 3000TL | 3600TL | 4000TL | 5000TL | 6000TL |
| Ingang (gelijkstroomzijde) | ||||||||
| Max.DC-ingangsvermogen | 1430W | 1950W | 2600W | 3900W | 4680W | 5200W | 6500W | 7800W |
| Max.Gelijkstroomspanning | 450Vdc | 500Vdc | ||||||
| Startspanning (Vdc) | 60Vdc | 100Vdc | 120Vdc | |||||
| MPPT-spanningsbereik (Vdc) | 60-450Vdc | 100-450Vdc | 100-500Vdc | |||||
| Aantal ingangen | 1 | 2 | 2 | |||||
| Aantal MPPT | 1 | |||||||
| Max.invoerstroom | 18A | 30A | ||||||
| Uitgang (AC-zijde) | ||||||||
| Nominaal uitgangsvermogen | 1100W | 1500W | 2000W | 3000W | 3600W | 4000W | 5000W | 6000W |
| Max.uitgangsvermogen | 1210VA | 1650VA | 2200VA | 3300VA | 3960VA | 4400VA | 5500VA | 6600VA |
| Nominale uitgangsstroom | 4.7A | 6.5A | 8.6A | 13A | 15.7A | 17.4A | 21.5A | 26A |
| Max.uitgangsstroom | 5.3A | 7.9A | 10.5A | 15A | 17.3A | 20A | 25A | 27.5A |
| Nominale uitgangsspanning | 230Vac | |||||||
| Uitgangsspanningsbereik | 170-280Vac | |||||||
| Raster frequentiebereik | 50/60HZ ± 5 | |||||||
| Vermogensfactor (cos Φ) | 0,8 (leidend)-0,8 (achterlopend) | |||||||
| THDI | <3% | |||||||
| Efficiëntie | ||||||||
| Max.efficiëntie | 97,00% | 97,60% | ||||||
| Euro, efficiëntie | 96,50% | 96,80% | 96,80% | 97,00% | 97,10% | 97,10% | ||
| MPPT-efficiëntie | 99,90% | |||||||
| Uitspraken | ||||||||
| Ingebouwde beveiligingen | DC-omgekeerde polariteit, kortsluiting, uitgang overstroom, uitgang overspanning, isolatieweerstandsbewaking, reststroomdetectie, overspanningsbeveiliging, anti-eilandbeveiliging, oververhittingsbeveiliging | |||||||
| Bescherming tegen bliksem | DC-type ||/ AC-type || | |||||||
| Algemene data | ||||||||
| Bedrijfstemperatuur | -25~+60°C | |||||||
| Ruis [dB (A)] | ≤25dB (A) | |||||||
| Stroomverbruik 's nachts | <1W | |||||||
| Elektrische isolatie | Zonder transformator | |||||||
| Koelconcept | Natuurlijke koeling | |||||||
| Mate van bescherming | IP65 | |||||||
| Communicatie: RS232/WiFi/4G | ja/opt/opt | |||||||
| Afmeting (B*D*H) | 290*125*295mm | 345*130*305mm | 360*135*390mm | |||||
| Gewicht (kg) | 8kg | 10kg | 14kg | |||||
